SPINTA 100 Kg

Attuatori elettrici veloci, per traslazione

1000 N – Velocità 36 mm/sec – Spinge e tira

Realizzabili con corse comprese fra 100 e 2900 mm

Maggiori dettagli

Richiedi informazioni >

Cilindro, pistone e staffe in alluminio anodizzato. Versione spingi e tira.

  • Attuatori capaci di un'alta velocità di traslazione (36 mm/sec), pertanto adatti a corse lunghe, non al sollevamento.
  • Possibile il montaggio in coppia.
  • Forniti con una centralina elettronica di controllo e protezione per ogni attuatore e cavo di alimentazione da 1,30 m.

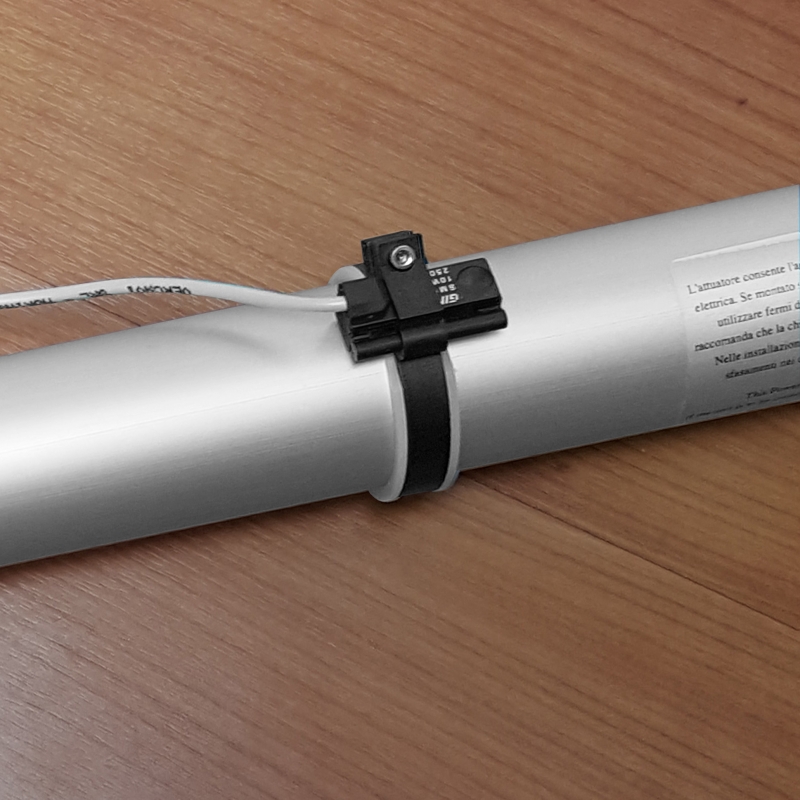

  • A richiesta versioni con sensori di fine corsa magnetici.
  • Per l'impiego occorre aggiungere un interruttore a 3 posizioni con ritorno automatico a zero.
  • Il cablaggio consente, se necessario, l'impiego di un avvisatore di movimento acustico (opzionale).
  • A richiesta versioni a 12 o 24V CC.

VERSIONI VELOCI: Ideali per la movimentazione di strutture a corsa lunga grazie all’alta velocità di traslazione, non adatti al sollevamento. È essenziale che gli attuatori lunghi vengano opportunamente sostenuti se posizionati orizzontalmente per evitare che flettano. Dotati di fine corsa magnetici.


ENCODER: Attuatori per montaggio singolo o in coppia, dotati di encoder e centralina elettronica (ENCODER) per ottenere un perfetto sincronismo, anche se sottoposti a carichi diversi. È possibile, ove consentito dalla normativa, memorizzare fino a quattro punti di arresto diversi e indipendenti, all’interno delle posizioni di fine corsa regolate preventivamente dall’utente, raggiungibili con una breve pressione di un solo tasto. Utilizzabili anche singolarmente quando si renda necessaria una movimentazione precisa, definendo un diverso punto di partenza e di arrivo. Corredati di tastiera (ENCODER) di comando e programmazione, retroilluminata. Disponibile a richiesta cavo di prolunga da 2-5-8 m.

Articolo Installazione Spinta Sincro Corsa
Volt Peso
Codice
709701/F/12 spinge e tira fine corsa 970 mm 12 5 Kg 09.64.09701
709701/F/24 spinge e tira fine corsa 970 mm 24 5 Kg 09.64.09702
714701/F/12 spinge e tira fine corsa 1470 mm 12 09.64.14701
714701/F/24 spinge e tira fine corsa 1470 mm 24 09.64.14702
719701/F/12 spinge e tira fine corsa 1970 mm 12 09.64.19701
719701/F/24 spinge e tira fine corsa 1970 mm 24 09.64.19702
ES709701/12 spinge e tira encoder 970 mm 12 09.68.09701
ES709701/24 spinge e tira encoder 970 mm 24 09.68.09702
ES709701/2/12 coppia spinge e tira encoder 970 mm 12 12 Kg 09.70.09701
ES709701/2/24 coppia spinge e tira encoder 970 mm 24 12 Kg 09.70.09702
ES714701/12­ spinge e tira encoder 1470 mm 12 09.68.14701
ES714701/24 spinge e tira encoder 1470 mm 24 09.68.14702
ES714701/2/12 coppia spinge e tira encoder 1470 mm 12 09.70.14701
ES714701/2/24 coppia spinge e tira encoder 1470 mm 24 09.70.14702
ES719701/12 spinge e tira encoder 1970 mm 24 09.68.19701
ES719701/24 spinge e tira encoder 1970 mm 12 09.68.19702
ES719701/2/12 coppia spinge e tira encoder 1970 mm 12 09.70.19701
ES719701/2/24 coppia spinge e tira encoder 1970 mm 24 09.70.19702
  • Avvisatore acustico di movimento, 12 o 24 Volt ––––––––––––––––––––––––––––––––––––––––––– BEBIP/12 12 Volt Riferimento: 09.99.00051   –––––––––––––––––––––––––––––––––––––– BEBIP/24 24 Volt Riferimento: 09.99.00052 –––––––––––––––––––––––––––––––––––––––

  • CENTRALINA PER IMPIANTI CON ENCODER E SINCRONIZZATI Indicare la tipologia del supporto(singolo o coppia, poltrona o tavolo, uno o due stadi)e i relativi voltaggi

  • Tastiera di regolazione e comando per impianti con encoder Costruzione in plastica con circuiti immersi in resina idrofuga La meccanica dei pulsanti è stata testata per milioni di azionamenti. Dotata di un sistema di illuminazione a Led. Il diametro del foro per l'incasso è uno standard di fatto. Si collega al cavo proveniente dalla...

  • Cavi di prolunga per impianti con encoder (opzionali) ––––––––––––––––––––––––––––––––––––––––––– 01167 Lunghezza 2 metri – Peso 260 g Riferimento: 09.99.00054   –––––––––––––––––––––––––––––––––––––– 01168 Lunghezza 5 metri – Peso 520 g Riferimento: 09.99.00055 ––––––––––––––––––––––––––––––––––––––– 01180 Lunghezza 8 metri – Peso 755 g...

  • Opzionale per i nostri cavi con connettore Corpo nero in tecnopolimero caricato in fibra di vetro Praticare un foro Ø 31(+1) mm nella posizione prescelta considerando che la basetta ha un diametro di 60 mm ed uno spessore di 10 mm. Far passare il connettore attraverso il foro, quindi inserire il cavo nell’incasso laterale del passa paratia,...

  • CON FUSIBILE PER IMPIANTI SENZA ENCODER
