SPINTA 450 Kg

Attuatori elettrici

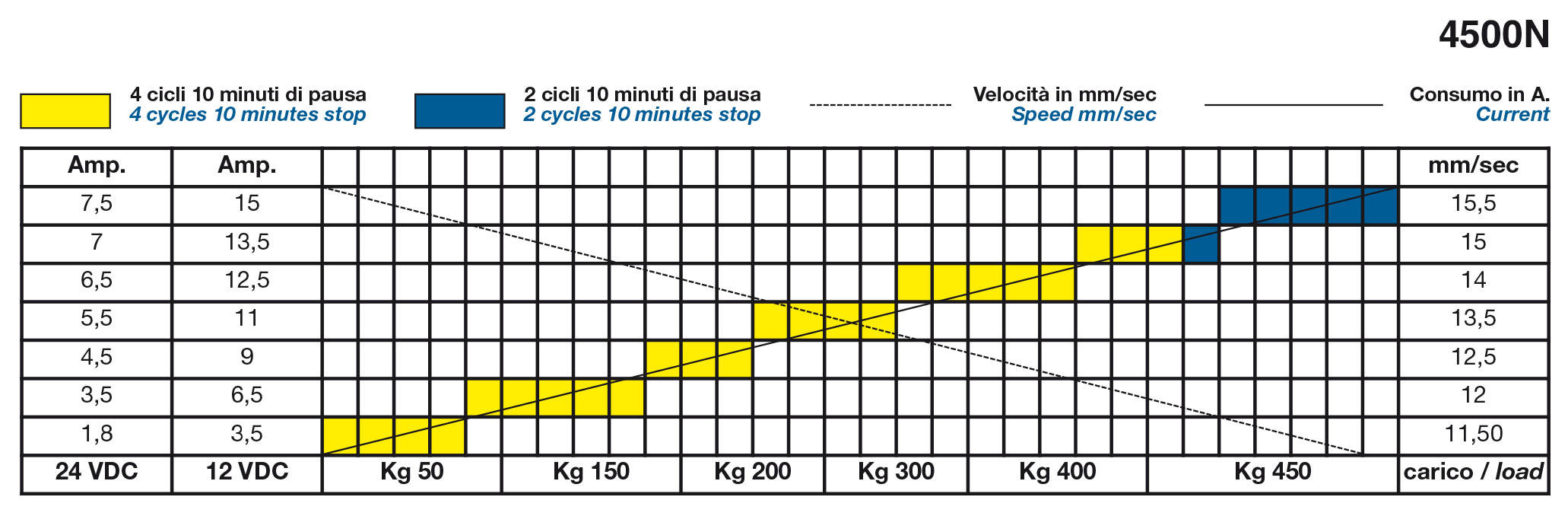

4500 N – Velocità 15,5 mm/sec - Spinge e tira
––––––––––––––––––––––––––––––––––––––––

4D4704

Corsa 470 mm
–––––––––––––––––––––––––––––––––––––––––––––––
Singolo
Riferimento: 09.82.04701 – 4D4704/12    12 Volt
Riferimento: 09.82.04702 – 4D4704/24    24 Volt
–––––––––––––––––––––––––––––––––––––––––––––––
Coppia sincronizzata con encoder
Riferimento: 09.83.04705 – ES4D4704/2/12    12 Volt
Riferimento: 09.83.04706 – ES4D4704/2/24    24 Volt
–––––––––––––––––––––––––––––––––––––––––––––––

Realizzabili con corse comprese fra 50 e 1500 mm.

Maggiori dettagli

Richiedi informazioni >

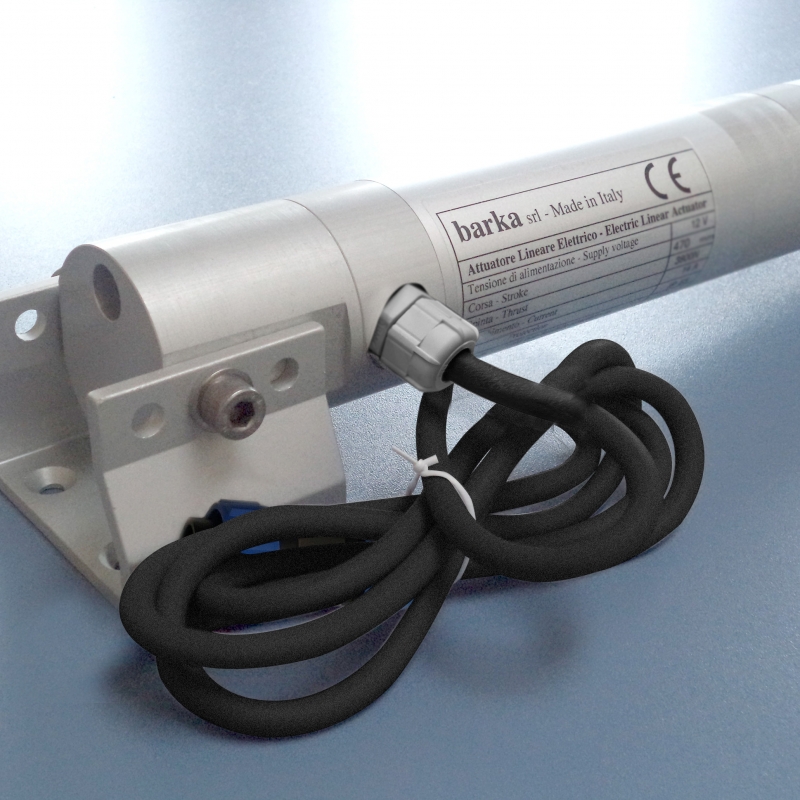

Cilindro e staffe in alluminio anodizzato. Pistone in acciaio inox Ø 25 mm.

  • Attuatori adatti a carichi gravosi.
  • Disponibile la versione per il montaggio in coppia.
  • Forniti con una centralina elettronica di controllo e protezione per ogni attuatore e cavo di alimentazione da 1,30 m.
  • Per l'impiego occorre aggiungere un interruttore a 3 posizioni con ritorno automatico a zero.
  • Il cablaggio consente, se necessario, l'impiego di un avvisatore di movimento acustico (opzionale).
  • A richiesta versioni a 12 o 24V.

450 KG: Attuatori progettati il per sollevamento di carichi pesanti, dove non è possibile il montaggio in coppia o il punto e/o l’angolo di spinta sono sfavorevoli.

ENCODER: Attuatori per montaggio singolo o in coppia, dotati di encoder e centralina elettronica (ENCODER) per ottenere un perfetto sincronismo, anche se sottoposti a carichi diversi. È possibile, ove consentito dalla normativa, memorizzare fino a quattro punti di arresto diversi e indipendenti, all’interno delle posizioni di fine corsa regolate preventivamente dall’utente, raggiungibili con una breve pressione di un solo tasto. Utilizzabili anche singolarmente quando si renda necessaria una movimentazione precisa, definendo un diverso punto di partenza e di arrivo. Corredati di tastiera (ENCODER) di comando e programmazione, retroilluminata. Disponibile a richiesta cavo di prolunga da 2-5-8 m.

Articolo
Item
Installazione
Mounting
Spinta
Push
Sincro
Synchro
Corsa
Stroke
Volt Peso
Weight
Codice
Code
4D4704/12 spinge e tira / push-pull 470 mm 12 V 5,3 Kg cod. 09.82.04701
4D4704/24 spinge e tira / push-pull 470 mm 24 V 5,3 Kg cod. 09.82.04702
ES4D4704/2/12 coppia / pair spinge e tira / push-pull encoder 470 mm 12 V 10,6 Kg cod. 09.83.04705
ES4D4704/2/24 coppia / pair spinge e tira / push-pull encoder 470 mm 24 V 10,6 Kg cod. 09.83.04706
  • Avvisatore acustico di movimento, 12 o 24 Volt ––––––––––––––––––––––––––––––––––––––––––– BEBIP/12 12 Volt Riferimento: 09.99.00051   –––––––––––––––––––––––––––––––––––––– BEBIP/24 24 Volt Riferimento: 09.99.00052 –––––––––––––––––––––––––––––––––––––––

  • CENTRALINA PER IMPIANTI CON ENCODER E SINCRONIZZATI Indicare la tipologia del supporto(singolo o coppia, poltrona o tavolo, uno o due stadi)e i relativi voltaggi

  • Tastiera di regolazione e comando per impianti con encoder Costruzione in plastica con circuiti immersi in resina idrofuga La meccanica dei pulsanti è stata testata per milioni di azionamenti. Dotata di un sistema di illuminazione a Led. Il diametro del foro per l'incasso è uno standard di fatto. Si collega al cavo proveniente dalla...

  • Cavi di prolunga per impianti con encoder (opzionali) ––––––––––––––––––––––––––––––––––––––––––– 01167 Lunghezza 2 metri – Peso 260 g Riferimento: 09.99.00054   –––––––––––––––––––––––––––––––––––––– 01168 Lunghezza 5 metri – Peso 520 g Riferimento: 09.99.00055 ––––––––––––––––––––––––––––––––––––––– 01180 Lunghezza 8 metri – Peso 755 g...

  • Opzionale per i nostri cavi con connettore Corpo nero in tecnopolimero caricato in fibra di vetro Praticare un foro Ø 31(+1) mm nella posizione prescelta considerando che la basetta ha un diametro di 60 mm ed uno spessore di 10 mm. Far passare il connettore attraverso il foro, quindi inserire il cavo nell’incasso laterale del passa paratia,...

  • CON FUSIBILE PER IMPIANTI SENZA ENCODER
